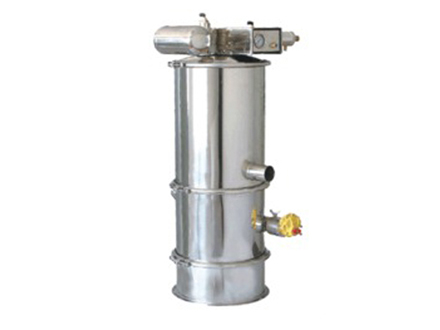

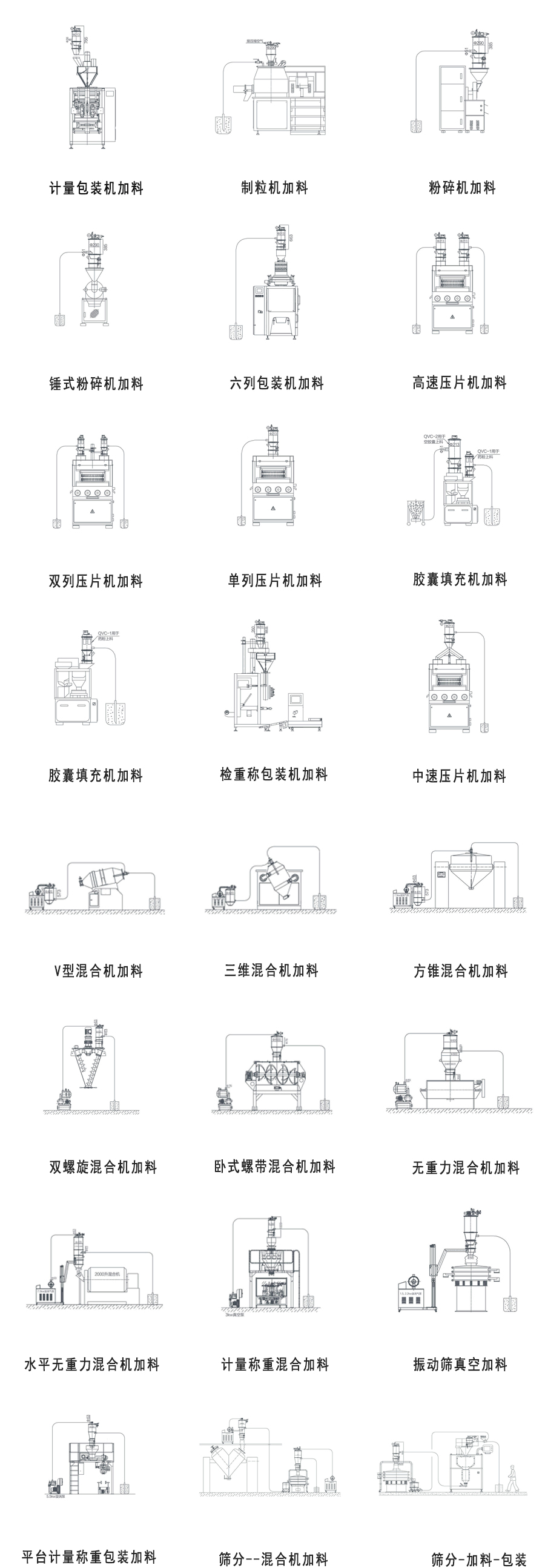

QVC气动真空输送机是利用压缩空气通过真空发生器产生高真空实现对物料的输送,不需要机械式真空泵,具有结构简单、体积小、免维修、噪音低、控制方便、消除物料静电和符合GMP要求等优点。是压片机、胶囊填充机、干法制粒机、包装机、粉碎机、振动筛等机械自动上料的设备。

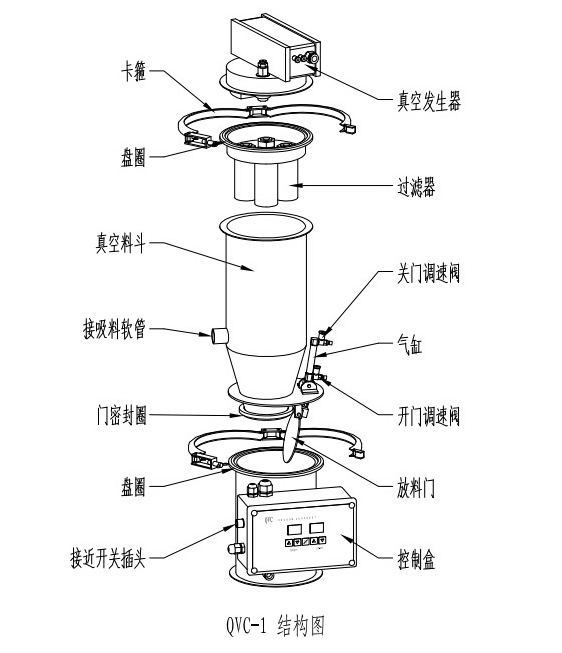

当压缩空气供给真空发生器时,真空发生器就产生负压形成真空气流,物料被吸入吸料咀,形成物气流,经过吸料管到达上料机的料仓内。过滤器把物料与空气彻底分离,当物料装满料仓时,控制器会自动切断气源,真空发生器停止工作,同时料仓门自动开启,物料落到设备的料斗中。与此同时,压缩空气通过脉中反吹阀自动清洗过滤器。等到时间到或料位传感器发出上料信号时,自动启动上料机。
型号Type | 输送量(KG/H) | 耗气量(L/min) | 供气压力(mPa) | 外形尺寸(mm) |
QVC-1 | 350 | 180 | 0.6 | φ140*560 |
QVC-2 | 500 | 360 | 0.6 | φ220*720 |
QVC-3 | 750 | 720 | 0.6 | φ290*850 |
QVC-4 | 1000 | 1440 | 0.6 | φ420*1350 |
QVC-5 | 3000 | 2880 | 0.6 | φ420*1250 |
1.输送量是以堆积密度为0.5且流动性比较好的粉料为测试载体,在实验条件下测得的理论极限输送量;
2.QVC-1/QVC-2的输送量测定距离为3米以内(输送长度+提升高度),其余型号为4米以内;
3.物料特性和输送距离对于输送量有很大影响,输送距离与输送量成反比关系;
