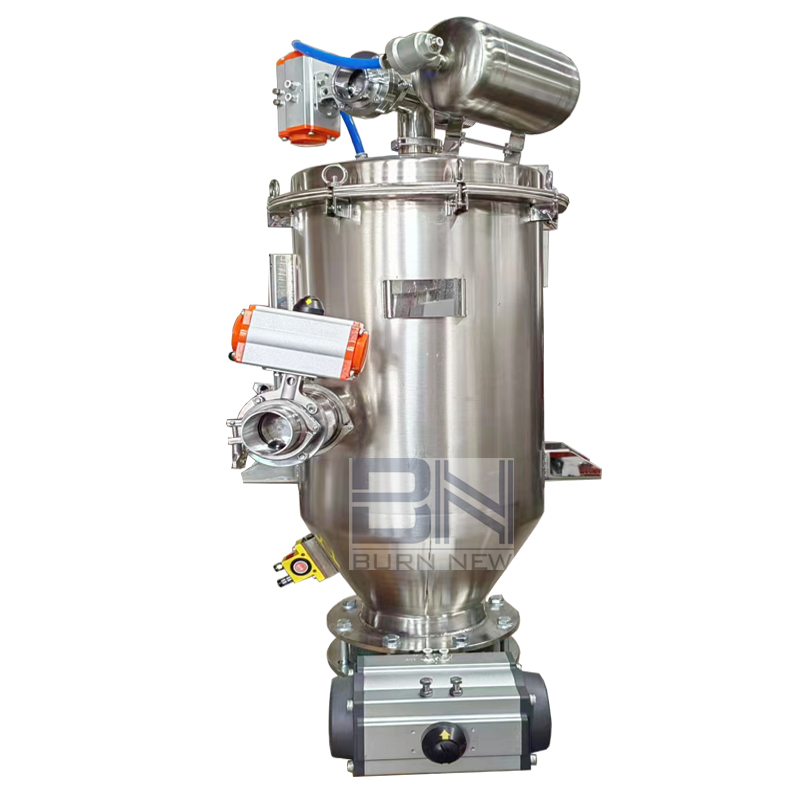

真空输送机又称真空上料机、真空吸料机、真空抽料机、固体投料器,是一种借助于真空吸力来传送颗粒和粉末状物料的无尘密闭管道输送设备,利用真空与环境空间的气压差,形成管道内气体流动,带动粉状物料运动,从而完成粉体的输送。
真空输送设备在输入压缩空气的情况下,通过管路输送粉末、色素、颗粒、药片、胶囊、农作物、小部件等。具有安装简单,操作方便,输送过程无泄漏、无粉尘飞扬的特点。
真空输送机具体规格及输送量 | ||||||
项目/型号 | GJ180型 | GJ250型 | GJ320型 | GJ430型 | GJ560型 | |
压缩空气 | 压力 | 0.6Mpa | 0.6Mpa | 0.6Mpa | 0.6Mpa | 0.6Mpa |
压力 | 耗气量 | 0.7M3/min | 1.5M3/min | 1.8M3/min | 2.7M3/min | 3.6M3/min |
输送能力 | 0.1-0.5T/h | 0.3-0.8T/h | 0.5-1.2T/h | 1.0-3.0T/h | 2.0-5.0T/h | |
过滤器 | Ti07滤芯,PTFE滤芯,钛合金烧结式滤芯,不锈钢烧结式滤芯 | |||||
过滤面积 | 0.33M2 | 0.33M2 | 0.99M2 | 2M2 | 2.3M2 | |
吸料口经 | DN50 | DN50 | DN75 | DN75 | DN100 | |
下料口径 | φ150 | φ150 | φ200 | φ200 | φ250 | |
料仓容积 | 6L | 12L | 24L | 48L | 96L |
工作原理:
a) -真空泵通过真空输送设备的分离容器产生真空。将物料从进料口通过吸料软管与吸料口吸入。
b) -在分离容器的过滤仓内分离空气与物料,将物料收集在料仓中。旋风分离器阻止细小粉末进入过滤器,以提高过滤器的效率。
c) -料仓充满物料时,真空泵自动关闭,输送设备内的压力达到平衡。放料阀开启,物料通过出料口流出,并直接落入储料容器。
d) -出料时,过滤舱被反冲气囊自动清洁。其特制的振动器可辅助下料,以提高输送粘稠物的效率。
e) -出料舱关闭,整个输送流程再次启动。
